1 概述
PE 給水管具有管材穩定整體性好、重量輕，易施工，水力條件好、管道綜合性能好、維護管理量少、地基適應能力強，工期保障度高等優點，近年來在給水工程中的應用增長迅猛，已成為給水管道工程的主要材料之一。但 PE 管存在不耐高溫、管道縱向伸長率較大、機械強度低等問題，在設計施工時需要充分考慮，以確保 PE 管道的設計施工達到最佳的水平,減少后續安全隱患。
筆者近年來在廣州市花都區完成了多個 PE 給水管道的設計施工項目，管道直徑最大達到 DN 1 400,在廣東省城市供水領域采用如此大口徑 PE 管道的項目較為少見。本文結合項目設計施工中的經驗，對 PE 管道的設計施工要點進行探討，為以后類似的工程施工提供參考。
2 設計要點
1)管道參數。 PE 管材的材料等級分為 PE 32， PE 40， PE 63,PE 80， PE 100,在給水中使用最多的是 PE 80和 PE 100,目前供水領域?qū)λ|(zhì)要求高， PE 管采用混料生產造成管材質量難以控制，因此管材要求應為 PE 100的純原料，不允許添加混料。 PE 管材及管件的規格、質量等指標必須符合 GB/T 13663—2000給水用聚乙烯管( PE )管材的要求。
標準尺寸比（ SDR ) :管材的公稱外徑與公稱壁厚的比值，影響管材的公稱壓力，需要根據管道設計壓力進行選擇。
環剛度:聚乙烯（ PE )給水管材的環剛度只與其標準尺寸比( SDR )有關和 PE 料的彈性模量有關,與其管徑無關。使用同一等級的 PE (例如 PE 100)時，無論管材的公稱直徑是多少，只要其SDR 值相同，其環剛度就相同，為確保管道質量 ，一 般環剛度的選擇不低于 10 kN / m 2。
2 ) 管道連接。 PE 管之間連接通常采用熱熔連接， PE 管與鋼管或者鋼管附件之間采用法蘭連接， PE 管道之間連接應采用同一品牌、同一批次、規格參數相同的管材和管件，確保管材、管件性能一致和熱熔連接可靠。
3) PE 管道與閥門連接。 PE 管與閥門直接連接時，需設置伸縮器(伸縮量不小于 200 mm ) ， 一般采用兩端法蘭限位壓盤式伸縮器，其安裝于閥門等設備管路一側，以便于安裝，拆卸及維修保養，同時對于長距離管道因溫差引起的熱脹冷縮起到緩解作用。
4) 警示帶。 PE 管敷設后必須沿管道走向連續敷設警示帶，距管頂不小于〇. 30 m 處 ，警示帶應鋪設在管道的正上方，不得埋人路基和路面里;警示帶的內容一般包括:設備權屬單位名稱、警示用語、聯系電話、設計壓力等級等。
5) 示蹤線。 PE 管敷設時，應在管頂同時隨管道走向敷設示蹤線，示蹤線宜采用 2 _ x 2.5 _ 雙線單芯銅線，外有絕緣良好的保護層，在銅線接頭處采用雙線纏繞錫焊工藝，保證導電性能。外絕緣處用膠帶包扎，并用熱收縮套封固，封固長度必須大于膠帶包扎端 20 mm.
3 施工要點

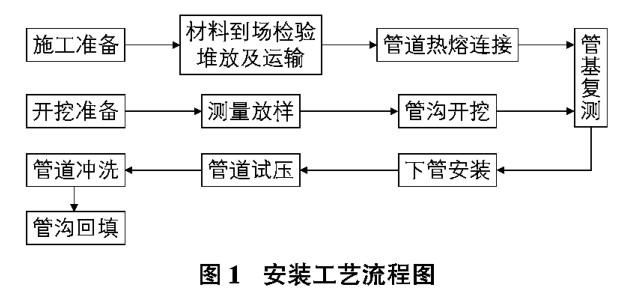

1 ) 安裝流程。安裝工藝流程如圖 1 所示。
2 ) 熱熔連接。熱熔連接過程由熱熔對接焊機完成，通常分為六個階段:裝夾校正階段、端頭刨平階段、加熱熔融階段、加熱板取出階段、對接階段、冷卻階段。
裝夾校正階段:根據所焊制的管材、管件選擇合適的卡瓦夾具 ，夾緊管材，為刨平做好準備。
端頭刨平階段:刨平所焊管段、管件端面雜質和氧化層，保證兩對接端面平整、光潔、無雜質。
加熱熔融階段:熔融溫度一般在210丈 ~ 230丈之間為宜，加熱板加熱時間冬夏有別，以兩端面熔融長度為 1 mm ~ 2 mm 為佳，卷邊寬度以2 mm ~4 mm 為宜，必須始終處于熔融壓力下。接觸面熔融后迅速讓兩熱融端面相粘并加壓，為保證熔融對接質量，切換周期越短越好。
對接階段:兩焊管段端面要完全對中，錯邊越小越好，錯邊不能超過壁厚的 10 % 。否則，將影響對接質量。加熱板取出階段:將加熱板拿開，勿碰撞熱熔焊口，防止變形。
冷卻階段:保持對接壓力不變，讓接口緩慢冷卻，冷卻時間長短以手摸卷邊生硬，感覺不到熱為準，冷卻好后松開卡瓦，移開對接機，重新準備下一接口連接。
3) 管溝開挖及復測。溝槽開挖寬度必須滿足設計要求，開挖寬度一般根據管道直徑確定， DN 400以上開挖寬度一般不小于管道直徑 Z ) + 1 000 mm ,當管材、管件在槽底連接或者管道與附件連接的位置，應適當加寬。
大口徑 PE 管溝槽開挖較深，應分層開挖，人工開挖且地下無水時，溝底預留值宜為〇.〇5 m ~0.10 m ;機械開挖有地下水時，溝底預留值不小于〇. 15 m , 土層由人工開挖至設計高程,整平;管道地基承載力需要達到設計要求，否則需要按照設計要求進行地基處理。
基礎開挖至設計標高，復測無誤后，可進行基底墊層的施工，一般土質較好地段，槽 底 只 需 鋪 一 層 中 粗 砂 墊 層 ，其厚度為0.2 m ,壓實度應不小于9 5 % 。
4) 管道安裝。熱熔連接管道應分段在槽邊進行連接后，以彈性敷管法移人溝槽。
管道安裝前，應檢查溝槽內是否有積水，如果溝內有積水，必須全部排盡后，再放管。
在管道鋪設過程中，若 PE 管被刮傷,刮傷深度超過 1 cm ,則將其切除。
5) 溝槽回填。 PE 管道的回填質量是控制管道豎向變形的關鍵環節。
回填時應先填實管底，再同時回填管道兩側，然后回填至管頂 0.5 m 處。溝內有積水時，必須全部排盡后，再行回填。
回填必須從管兩側同時用中粗砂回填，并且逐層人工夯實，每層厚度約200 mm ,管道胸腔回填密實度不應小于9 5 % 。管頂以上0.5 m 范圍內一般采用粗砂、碎石屑，最大粒徑小于 40 mm 的砂礫回填，密實度不小于9 0 % 。當回填土超出管頂0.5 m 時，可用小型機械夯實，每層松土厚度應為0.25 m ~0.4 m ,但不得在管道上方行駛。
6 ) 其他注意事項。在施工前管材運輸時，應 將 PE 管放置在平地車上，直管應設有支撐，逐層疊放整齊，并用非金屬繩固定牢靠 ，管材、管件在運輸途中，應有遮蓋物，避免暴哂雨淋。在管材運抵工地后，應整齊擺放，堆成3 層 ，不得劇烈碰撞，避免接觸尖銳物件。為防止管道熱脹冷縮造成的橫向應力，炎熱天氣安裝時，應盡可能在夜間21:00至清晨9:00階段,此時大氣溫度低 ，使管道適當收縮后回填和最后接口碰頭，并且必須分層夯實。
4 結論與建議
1 ) PE 管具有獨特的優越性能，城市供水工程中使用 PE 管具有良好經濟和社會效益，值得在供水管網中推廣應用。
2) PE 管的選材及設計對后續管道安全運行影響較大，需要根據項目特點科學確定設計方案，以確保后續的運營安全。
3) PE 管道的施工過程要求較高，需要對施工人員加強技術培訓，特別是在溝槽開挖及回填方面的質量，是控制管道豎向形變的關鍵。
