以往的管道修復施工 ．不僅要大規模開挖 。而且無法對原管道進行充分利用，造成資源浪費。而非開挖管道修復技術的出現和應用，從根本上解決了以往管道修復帶來的各類問題 ，而且還有著較 高的綜合效益 ，在湖南省城市給排水管道修復工程中得到廣泛應用 。
1 非開挖修復技術主要優勢
(1)在改造老舊管道時 ，利用該技術可以同時滿足結構擴容與更新要求 ：
(2 )避免拆遷及對環境造成的影響和破壞 ，有利于降低工程投資 ：
(3)僅開挖部分工作坑 ，大幅減少開挖量 ，減少了對 環 境
和交通的不利影響 ：
(4)主要借助液壓設備 ，降低噪聲 ，滿足環保施工標準 ，具有較高的社會效益 ：
(5)工期短 、效率快，減少施工成本 ；
(6)工程可靠性與安全性較 高，服務性能良好 ，有利于管道設施后期維護
2 技術工藝
2．1 技術種類
2 ．1．1 軟管 內襯法
該方法也可稱之為原位固化法，指在原管道的內壁通過對阮襯層的施加 。并在一定溫度條件下使其發生固化 ，以此形成一個能和原管道 緊密結合的新管，不僅避免管道斷面損失 ，還能有效改善其流動性。該方法施工工藝共分兩種，即拉入法樹脂 內襯(記為方法 I )與翻轉浸漬樹脂軟 管內襯 (記為方法 1／)。
(1)拉 入 法 樹 脂 內襯利 用無紡氈 軟管 (要 求帶有一層 防滲薄膜 )，在浸漬樹脂之后 ．在檢查井中向原管道拉入 ，借助氣壓使管膨脹 ，經 固化處理后形成新管 ．以此完成管道修復。 實踐表明，該方法主要具 有質 量可靠、零 開挖與適應 能力 強等優勢。
(2 )翻轉浸漬樹 脂軟 管 內襯該 方法所用襯 里材料為編制軟 管．在原 管道入口固定浸漬豎直的軟 管 ，再利 用氣壓使 軟襯 管 內層翻轉至外部 ，同時與原管道 內壁進行 粘結。在軟襯管翻轉到終點以后 ，立即加熱軟管促使 樹脂完全 固化 ．以此為原 管道提供 兼具防滲和防腐能力的襯里在對樹脂進行固化以前 ，樹脂管所具有的壓力與柔性 不僅 能填補 裂隙，還能繞開 間隙與彎 曲段 。在樹脂 完全 固化以后 ．會形成一個形狀和原 管道相 同 ，內徑略 小于原管道的 堅硬 新管 ”
2．1．2 緊密結合內襯法
該方法 的作 用原理為 ：利用外徑略小于原管道的高密度聚乙烯管，借助 變形設備使 高密度聚乙烯管變?yōu)閁 型 ，同時進行綁扎 以減小管的直徑 ，再運 用牽引機在原 管道 中穿入高密度聚乙烯管 ，打開綁扎使其直徑完全恢復 ，利用氣壓確保 高密度聚 乙烯管緊貼于原管道 內壁 ，以此形成一個 管套 管的新型結構。該方 法主要在破壞程度較輕的直圓管中應用 ，可對 長度為lkm 左右、管徑為 75～2000m m 的管道進行有 效修復 。因該方法有 良好的衛生性能 ，且修復后管道過流斷面幾乎無損失，被廣泛應用于城市給排水管道 的修復工程 。
2．1．3 短管內襯法
該 方法的作用原理為 ：現場焊接短管的 同時將其拖進原管道中．再通過注漿填滿兩管道間隙。該方法主要在對水流量無特殊要 求的管道中使用。這一方法因工藝簡單、造價低廉 ，在湖南省應用較早 ．但運 用此法修復管道之后會損失很大過流 斷 面 ．所 以現 階段 已很 少使 用 。
2．1．4 碎 管法
該方 法的作 用原理為 ：利用專業碎管設備在 內部對原管道進行破碎處理 ，再將破碎形成的碎片擠入管道周圍土體 ，以此形成管孔 。最后拉入口徑不小于原管道的新管。該方法只能在塑料管 、鑄鐵管 、石棉水泥 管、陶瓷管與不加 筋混凝土 管的修 復 工程 中使 用 。
2．1．5 螺旋纏繞 法
該方 法的作用原理為：采取螺旋纏繞的方式 ，在 原管道的內部促進 帶狀 型材經 壓制卡口持續向前運動 以形 成全新管道 目前 ，該方法的應用較廣 ，經修復以后的新管道 ，無論是過水能力還是 內壁的光滑程度 。都要 比原管道好 ，并且材料 成本低 ．占地面積小 ，可在長距管道修 復工程 中使 用。

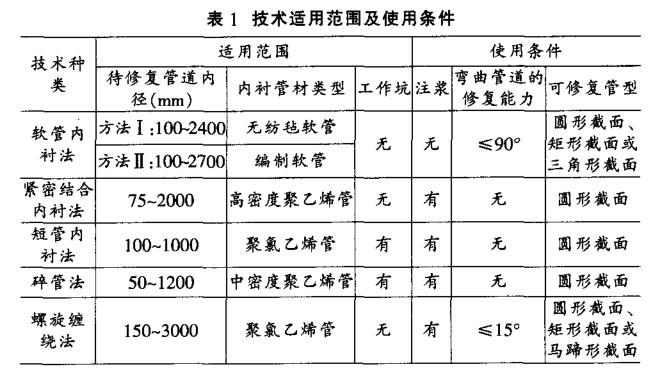

2．2 技術適用范圍及使用條件上述五種非 開挖修 復技 術的標 準適用范圍及使 用條件如
表 1 所示 。
2．3 工藝優化選擇
上述分析的修復方法都在湖 南省 常用，在選擇具體 的工藝方 法 時 ．應 嚴 格 遵 循 下列 基 本 原 則 ：
(1)根據 管道結構性破壞程度 、病 害種類、影響區域 、修復目標及重要性確定最佳的修 復工 藝，同時考慮工 藝方法的經濟 性 、適 用性 及 有 效 性 ：(2)全面勘 查地表構 筑物 、地下設施 、既有交通 道路 與 自然 環 境 ：
(3)充分考慮管道所在位置 的社會影響與重要程度 ：
(4)切實滿足綠 色環保和 維護 市容 市貌等基本要求
3 結束語
作為非開挖施工技術重要組成部分 。管道工程的非開挖修復技 術 ，在修復原管道 ，改善原管道工程性 能 ．處理管道施工現有技術難題等方 面，具有十分重要 的作 用?，F(xiàn) 階段 ．我 國的管道修復技術正 處在發展 關鍵 時期 ，不斷減 小和發達國家之 間的差距 ，尤其是在 湖南省的城 市給排 水管道修 復 中，取得了良好的成效。然而 ，在具體應 用中，依 然存在一些 問題 亟待處理 ，相應的技術管理機構 需盡快提出實用規范對非開挖管道 修復技術而言 ，無論是在經濟效益 ，還 是社會效益 、環境 效益 ，都 有著極大的優 勢 ，應用空間廣泛 ，期待該技術在湖南省得到更好 、更快的發展 。
