在眾多的塑料管道中應選擇哪種管道取決于不同地區的資源情況、技術要求和城市規劃等條件。但綜合來看，HDPE 塑鋼纏繞管的優勢更加明顯，其已被我國發達城市及世界大多數國家廣泛使用【4】，美國甚 至為此專門成立聚乙烯塑鋼纏繞管協會（CPPA）。
2 技術特點
HDPE 塑鋼纏繞管在工程實際應用中具有的優越性能很多，如：重量輕、柔性好耐沖擊、耐酸堿腐蝕、不易破碎、運輸方便、施工簡單、可縮短施工期等，這些特性是目前其他管材所不能比擬的。
2.1 抗壓性能好 HDPE塑鋼纏繞管的外壁為環形的波紋狀結構， 極大地增強了管道的環形剛度，從而提高管道抵抗土壤負荷的能力。另外其自身屬于柔性管，可以和周邊土體緊密聯系，作為一個共同體一起承受荷載，因此在同等條件下可以滿足更高的設計使用要求。目前，國內外使用該管材的成功案例已經證實了這一點【5】。
2.2 施工便捷
1.重量輕。HDPE 塑鋼纏繞管的重量只有相同規 格混凝土管重量的 1/8，是目前所有埋地管材中較輕的 材質之一，可極大降低運輸費用和安裝時的吊裝費用。
2.長度長。其通用規格為 6 m，可根據工程需要 定制長度，最長可達到 12 m。

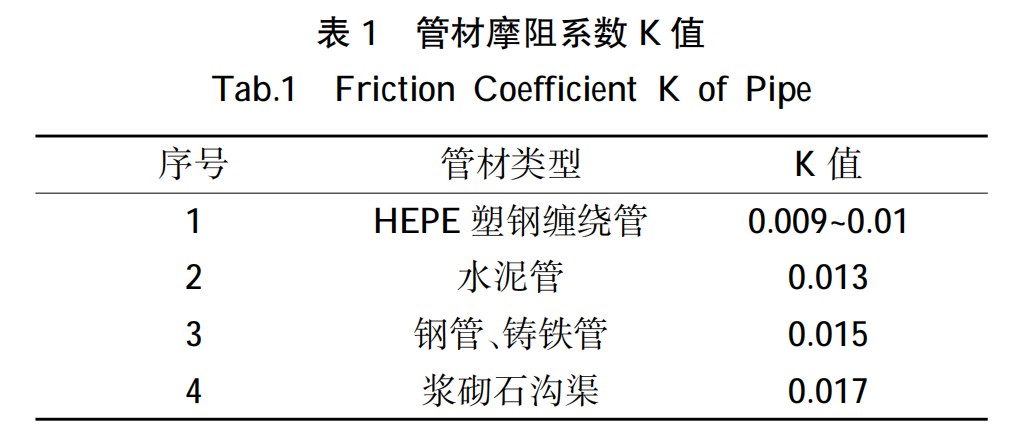

3. 接頭少，連接方便。因?yàn)?HDPE 塑鋼纏繞管的質量比水泥管的輕得多，且 HDPE塑鋼纏繞管的單個 管件長度為至少 6 m，而水泥管最長管長為 2.5 m，所以施工難度降低很多，管道接頭大幅減少，工期也同 步縮短。 2.3 內壁摩阻小 因?yàn)椴馁|(zhì)的原因，HDPE 塑鋼纏繞管的內壁相比 其他管材而言更加光滑，各種管材摩阻系數 K 值對比 如表 1 所示。
另外，HDPE 塑鋼纏繞管因?yàn)槠浠瘜W(xué)成分多為塑料材質，所以材料分子自身不帶電荷，也不會吸附污 水中帶有電荷的雜質，所以管道內壁也不容易形成水 垢，進而影響排水效果，所以塑鋼纏繞管的排水流量 同比其他管材具有更大優勢。在管徑相同的前提下， HDPE 塑鋼纏繞管的水流量至少是其它材質管道的 1.25 倍。
2.4 密封性能良好
HDPE 管道密封性能好，可大大程度地解決管口滲漏問題，同時妥善解決了污水滲漏對周邊環境的影響。
2.5 耐極限溫度，抗沖擊性能好 HDPE 塑鋼纏繞管在惡劣條件下也能正常工作，
其受溫度影響較小，在嚴寒如-30 益，酷暑如 60 益下 均可正常工作。 另外，其抗沖擊性能相比剛性的混凝土管和金屬 管更好【6】。
2.6 化學性能穩定 其化學分子無極性，大多數化學介質對它們沒有破 壞作用，因此化學性能優異。通常環境中的土壤、酸堿因 子和電力等不會損壞管道，也不易產生細菌和結垢。
2.7 物理性能優越 HDPE 塑鋼纏繞管道自身材質的特點，決定了它具有良好的撓曲性，因此它的抗震性能也特別好。因 為它可以根據地基不同程度的不均勻沉降而出現適 當?shù)男巫?，所以它也是目前抗震性能較好的管道材料 之一。在地面沉降或地震時，HDPE 管可產生形變而不斷裂。這明顯優于 PVC 管、水泥管和鑄鐵管等【7】。
2.8 綠色環保無污染，壽命長 HDPE 塑鋼纏繞管主要是由聚乙烯構成，這種原 材料耐腐蝕，并且對環境無污染。
3 工藝原理
HDPE 塑鋼纏繞管輕巧有韌性。相比傳統的排水 管，其便于吊裝作業，搬運也更便捷。就施工而言，是一種高效的管材。因城市居住空間狹窄，人群比較集中，傳統管材因其體積龐大，施工繁瑣，導致工程進度 緩慢，事故頻發。HDPE 塑鋼纏繞管的使用可以克服傳 統管道的缺點，達到理想的施工效率和經濟效益【8】。
4 施工流程及操作要點【9】
HDPE 塑鋼纏繞管的施工流程為：施工準備→管 溝開挖→下管→管道對接→與檢查井連接→閉水試 驗→溝槽回填→下一工序。
4.1 施工準備
管道進場后，由甲方及監理對施工單位進場的管 材及配件進行檢查驗收，檢查管材各證書（出廠合格證、檢驗報告等）是否齊全，管材是否滿足要求，并抽樣送檢，送檢合格后方可投入使用。
4.2 管溝開挖
1. 人工配合機械自下游向上游方向開挖。如管溝較深，為保證施工安全，溝槽邊坡應以 1：0.25 進行放坡或支護后開挖。 2. 當機械挖至離設計槽底 20 cm 左右時停止作業，改用人工開挖整平。以確保溝槽底部的土壤不受干擾，且精確挖掘槽底的高度和寬度，防止過度挖掘。如果發生超挖時，必須按規范要求對地基進行加強處理。
3.溝槽挖土余方，隨挖隨運，及時外運至業主指定地點，溝槽邊 1.5 m 范圍內不得堆土，以減輕溝槽壁的側壓力。開挖基坑的土方，在場地有條件堆放時，一定要留足回填用的好土。
4. 地下水豐富的地區，在槽底開挖的同時同步 設置集水井進行集中排水，并沿槽底一側設置排水溝以保證槽底不被浸泡。
5.在開挖過程中如遇松軟土或擾動土?xí)r，應及時采用人力插釬法測定其深度，報監理工程師及甲方工程師會同設計單位處理。
6. 不得掩埋測量標志、警示標志、管道閘閥、消 防栓、雨水口及各種井蓋，不得妨礙其正常使用。
7. 應在行人和車輛通過的地方設置安全標志， 如護欄和警示燈。
4.3 下管
1. 管道安裝前，應對溝槽的深度、槽底的寬度、 壓實度分別進行檢查，并確保溝槽內無任何雜物，檢查合格后方可進行下一步施工。 2. 每一節管材下管安裝前均應進行質量檢查，不合格的應當標記后另行處理，合格的方可下管安裝。
3. 對于直徑≤500 mm 的管材宜采用人工作業， 由地面人員將管材遞送至溝槽內的管材施工人員，嚴禁將管材由地面滾入溝槽內，對于直徑＞500 mm 的管 材應采取吊裝作業，但禁止串心吊裝。
4.4 管道對接
1. 將兩根待連接管道調整到合適高度后，進行水平固定。
2. 將管道口銜接位置清理整潔、干凈。
3. 將第 1 塊 PE 材料的熱收縮帶中心對準管道連接部位中央放置，然后將熱收縮帶內層塑料薄膜撕 掉后緊密貼合。
4. 輕微烘烤第 1 塊熱收縮帶使其收縮后與管口 粘合，待后續施工。
5. 參照第 1 塊熱收縮帶的放置方法將第 2 塊熱 收縮帶貼合完成后用卡銷固定。
6. 固定完成后，熱收縮帶通過火焰噴燒，使其完 全粘粘合在管材上，完成焊接作業。
4.5 與檢查井連接
1. 將待連接管道的外表面清理干凈后，均勻地 涂抹一層聚氯乙烯粘接劑，趁粘接劑凝固之前在管道 壁上撒一層干粗砂，凝結約 15 min，使管道外表面形 成粗糙的中介層，中介層長度以 20~30 cm 為宜。然后 用水泥砂漿將管道砌入檢查井內。
2. 管道基礎墊層須與檢查井底板砂石墊層平順相接。如管道位于地下水位較高或軟土地基或低洼的 地區時，應采用長約 0.5~0.8 m 的短管與檢查井相連， 然后接 1 根或多根長 2.0 m 以內的短管，再與標準管 道連接。
3. 管道穩定措施 為了防止管道接口施工時管道軸線偏移，應使用砂包堆放在已鋪設管的兩側，接口施工完成后，復核 已鋪管道的軸線及標高，有偏差的及時調整。
4.6 閉水試驗
1. 管道與檢查井施工完畢后做閉水試驗。
2. 做閉水試驗前應先備好充足水源，選定排水位置，試驗過程中不得污染環境，然后確保管道及檢 查井的觀感質量已合格，溝槽內無明顯積水，管道還 未回填。預留的管洞已封堵無漏水現象，嚴密并且牢 固地封堵管道兩端，尤其是下游的封堵，應先計算其 承受的壓力，必要時可以用磚砌封堵。
3. 應在每 2 個檢查井之間做閉水試驗，如果管道 封堵是用磚砌，則必須養護到必要強度后再進行試驗。 尤 根據《埋地硬聚乙烯排水管道工程技術規程：CECS 122：2001》【10】的要求，管道內注水應超過 24 h 方可進行檢測。
4.7 溝槽回填
以上所有工序檢測合格后開始進行回填，在管道 兩側分層對稱回填，每層回填厚度約 30 cm。
1. 回填前，管道的基礎混凝土必須達到設計強 度，回填時應從每節管道中部向兩邊緩慢進行，禁止將回填物直接砸向管道接口，回填過程中拆除管道支 撐時，要密切注意檢查溝槽邊坡的穩定性及鄰近所有
建筑物、構筑物及其他物品的安全。
2. 為了在回填過程中保護管道，回填之初應采 用人工回填，當人工回填高度超過管頂 70 cm 以后，方可使用機械回填。
3. 夯實回填：機械回填每 30 cm 厚度進行分層 夯實，回填及夯實按照路基填土的要求進行。
4. 溝槽應沿排水方向由高向低分層進行回填，溝 槽應清理干凈，無積水，無雜物，嚴禁回填石塊、磚頭及 其他有棱角的硬物質，也禁止回填淤泥和有機物等。
5. 為確保管道及集水井等構筑物的位置不發生 偏移，回填必須從兩側同時進行對稱回填，如果有必
要，需對管道和集水井等采取限位保護措施。
5 質量控制【11】
根據相關規范要求，施工質量控制主要以下幾點：
5.1 質量管理要點
1. 仔細查看施工圖紙，充分領會設計者意圖，對 比研讀所有相關技術規范，爭取在施工前解決重大技 術難題，以便開工后工作能有條不紊的進行。
2. 施工前項目管理人員應將施工意圖、施工工藝、工作技巧、工作重點、難點、質量要求等，詳細詳盡 地向每一位作業人員做好交底，并要求施工班組長做 好施工記錄，有問題及時上報、及時處理解決。
3. 工程用到的所有材料進場前必須先接受檢 驗，主要檢查材料數量、合格證、出場檢測報告等是否 合格，對不合格的材料一律禁止入場，然后按要求進 行抽樣送檢。
4. HDPE 塑鋼纏繞管施工中質量控制要點如下： HDPE 塑鋼纏繞管應鋪設在未受干擾的土基或回填壓 實符合要求的地基上。鋪設時宜沿直線進行，如需用柔性接口進行折線敷設，則每個接口處相對轉角應小 于 1.5°。
2 條或以上管道在同一個溝槽內施工時，需符合 管道同槽鋪設設計和施工的相關規定。
HDPE 塑鋼纏繞管管道在穿越有障礙的構筑物 （如鐵路、高級道路路堤等）時，應設置剛性材料制作 的保護套管。套管的內徑尺寸應大于塑鋼纏繞管外徑 尺寸至少 20 cm，套管與管道的端部空隙用填料封堵 嚴實。
當設計溝槽槽底高程低于地下水位時，施工過程 中應采取降水措施，以防溝槽遭地下水浸泡，造成邊 坡失穩。當?shù)叵滤唤抵敛鄣鬃畹忘c(diǎn)以下 0.5 m 左右
時方可安裝管道。管道安裝完成后開始回填時，降水 措施不得提前停止，直至回填完成。
為給施工人員預留工作面，在挖溝槽時槽底凈寬度應按管道外徑加 0.6耀1.0 m 為宜。
為了不擾動基底，溝槽開挖時，應嚴格控制開挖深 度。開挖至基底標高以上 20 cm 時應停止機械施工。
在管道鋪設前用人工清理至設計標高。如果發生超挖 現象，不得使用原土回填，應該用 10耀15 mm 天然級配 的砂石或中、粗砂換填并整平夯實。
雨季時，為了更高質量地施工，應盡量縮短溝槽開 挖的長度，做好降排水等防止溝槽浸泡的措施。一旦有 泡水情況出現，應立即排除積水，然后將受泡后軟化的 淤泥土層清理干凈，換填中粗砂或碎石料等，再按地基 要求進行妥當處理。
溝槽開挖時，應將開挖出的土按優劣分類堆放， 優質土以備回填時使用。應堆放在坡頂 1 m 以外位 置，以免受土壓力的影響而造成溝槽邊坡失穩。
槽底埋有不易清除的大石塊、磚頭等雜物時，應 清理干凈后換填天然級配砂石料后在面層鋪上沙土 整平夯實，以便更好地維持 HDPE 塑鋼纏繞管的使用壽命，另外，槽底不得遭受浸泡。
5.2 關鍵工序控制標準
5.2.1 溝槽開挖
溝槽的開挖線路和深度必須嚴格按照施工圖紙的要求進行，在沒有相關變更手續或者相關主管部門 同意的前提下嚴禁自行改動，必須按圖施工。由于HDPE 管道的質量較輕，柔性也較好，所以在地形條件較好時，為了減小溝槽的開挖寬度，可以先在地面上
對一定長度的管道進行預制連接，然后統一下管回 填?？梢圆捎眯D(zhuǎn)挖機等對比較狹窄的溝槽進行開 挖。HDPE 管道管頂?shù)淖钚「餐梁穸纫?guī)定如下：1.車行 道下方管道頂部埋深大于 0.9 m；2.人行道下方管道 頂部埋深大于 0.75 m；3.居住區、綠化帶等下方管道 頂部埋深大于 0.6 m；4.在有凍土地段，管道頂部埋深 需在冰凍線以下。
管道溝槽的開挖寬度，不僅要考慮管道的規格尺 寸，還要考慮施工過程中人工和使用機械所需要工作面的作業寬度，確定好槽底寬度后，根據放坡要求進 而確定溝槽的開挖寬度。
不僅如此，從經濟方面考慮，還需注意溝槽土石方 的開挖費用以及換填材料等費用。
5.2.2 溝槽底的要求
1. 除去特殊的設計要求，HDPE 管道多用于重力 排水系統，因此溝槽底的坡度必須達到設計及規范的 要求。
2. 對于土壤地質較差、相對不太穩定的地段（如沙土地段或濕粘土地段等），因?yàn)槠渲螐?qiáng)度較小，所以溝槽開挖時，應當在設計要求開挖深度的基礎上再深挖 10~15 cm，用符合要求的材料進行換填，然后夯實，夯實的密實度不得低于 95%，只有這樣才能有效 防止溝槽基礎的不均勻沉降，保證 HDPE 管道基礎的 穩定性。
3. 在巖石地段開挖時，為了保護 HDPE 管道，避 免其與巖石棱角直接接觸，也應當在設計要求開挖深 度的基礎上再深挖 10~15 cm，換填及夯實要求同上。
5.2.3 管道的連接要求
1. 對需要進行焊接的每一個部件都固定牢固， 在焊接的過程中確保其穩定性。
2. 利用專用旋刀設備將斷面加工成潔凈、平行的對接平面。
3. 根據熱收縮帶制造商推薦的溫度和時間來給 熱收縮帶加熱，加熱過程中應嚴格控制火候。
5.2.4 回填與夯實要求
HDPE 管道的回填材料分以下幾種：
1. 直徑為 5~40 mm 的棱角碎石，應因地制宜，宜 選用當?shù)厝菀兹〉貌⑶耶a(chǎn)量較大的材料，如碎石、碎 礦渣等。
2. 直徑不大于 40 mm 的粗砂及礫，宜采用形態不粘連呈粒狀的砂礫，無論是干砂礫還是砂礫均可， 砂礫中也可以含有少量不同等級的砂礫或粉末。
3. 細砂或細砂與粘土的混合物等。
回填時，應先用人工在管道兩側進行對稱回填， 待回填至管道頂部 0.7 m 以上后，再使用機械從管道 軸線的兩端同時開始對稱回填，然后用小型機械分層 夯實，以達到設計要求的壓實度。
夯實應至少?gòu)木嚯x管頂 0.5 m 以上的地方開始， 每 30 cm 夯實 1 次。
溝槽的最終回填可以使用土，也可以選用其他適 合的材料，但無論選用什么材料，其中不得含有直徑超過 20 cm 的大石塊、磚塊或其他粘結土、凍土等。
6 應用實例
6.1 工程概況
6.1.1 簡介
本項目屬于某區排水溝渠遷改工程，是對某區排 水管網進行改造，主要改造內容有新建雨污管道、原 管道清淤、道路的破壞恢復等。項目開工日期為 2015年 10 月 12 日，竣工日期為 2015 年 12 月 10 日，總工 期為 60 d。
6.1.2 場地地形地貌
本項目主要建設內容為：對該片區的排水溝渠進 行改遷施工。施工時需對現混凝土結構進行拆除等，同時場內較為狹小，臨時設施布置用地緊。周圍交 通干道發達，交通條件便利，地下管線錯綜復雜，交通 疏解難度較大。
7 結論與展望在污水集中處理項目中，管道的選擇至關重要，
關系到污水收集的效果。如污水不能較好地收集，集 中處理的設備再先進都沒有實際意義，再多的資金投 入都不能獲得好的經濟及社會效益。HDPE 塑鋼纏繞 管由于具有良好的水力特性、較強的地基適應性、較高的抗衰抗腐蝕性，不但安裝方便、施工簡單、施工周期大為縮短，減少施工人員在溝槽（基坑）的作業時 間，最大限度地降低施工安全風險，還可降低工程綜 合造價，其綜合性能遠高于其它材質的施工工藝，實 踐證明該施工技術是大直徑雨污水管道的首選
