PE管道知識

發(fā)布：山東輝煌類目：行業(yè)動態(tài) 熱點：pe管,pe管道,pe管道知識點擊：3820 發(fā)布時間：2020-01-09

1、聚乙烯管材有哪些成份組成，它們各起什么作用？

答：聚乙烯管材是以聚乙烯樹脂為主要原料，添加一定量的熱穩(wěn)定劑、著色劑和加工助劑經(jīng)擠出成型制成。熱穩(wěn)定劑也叫抗氧劑，作用是延緩或抑制聚乙烯在加工過程中的高溫氧化;著色劑(或叫光穩(wěn)定劑)，在聚乙烯管道原料中一般為黑色或藍(lán)色，主要是為了防止降解和起警示的作用;加工助劑的作用是提高聚乙烯的加工性能。

2、聚乙烯管道相對于金屬管道的優(yōu)點有哪些？

答：①能耗低，質(zhì)量輕，可回收，是新一代環(huán)保產(chǎn)品，使用壽命長;
②安裝(連接)可靠、方便，可實現(xiàn)多種特殊場合的使用要求，對管基的要求低;
③可撓性好，抗地質(zhì)運動能力強;
④卓越的耐腐蝕性能。

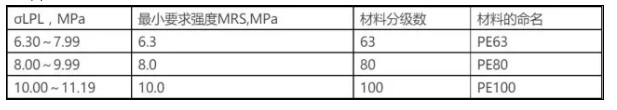

3、目前使用的聚乙烯原料PE63、PE80、PE100是什么含義？它們在使用上有什么差別？

答：

4、什么是管材的公稱壓力（PN）、工作壓力、設(shè)計壓力及其關(guān)系？

答：公稱壓力是指管材20℃持續(xù)輸送水的工作壓力。若水溫在25℃-45℃之間應(yīng)按不同的溫度下降系數(shù)，修正工作壓力。
工作壓力是指管道正常工作狀態(tài)下作用在管內(nèi)壁的最大持續(xù)運動壓力，不包括水的波動壓力。
設(shè)計壓力是指管道系統(tǒng)作用在管內(nèi)壁上的最大瞬時壓力。一般采用工作壓力及殘余水錘壓力之和。
三者的關(guān)系：公稱壓力≥工作壓力
設(shè)計壓力=1.5×工作壓力
工作壓力由管網(wǎng)水力計算而得出。

5、什么是水錘壓力？

答：管道系統(tǒng)中，由于水的流速發(fā)生突然變化，而產(chǎn)生的瞬時波動壓力。

6、SDR是指什么？它和公稱壓力（PN）有何關(guān)系？

答：SDR是標(biāo)準(zhǔn)尺寸比，是公稱外徑與公稱壁厚的比值，即SDR=dn/en。SDR越大，承壓能力越低;反之SDR越小，承壓能力越高。PE給水管道SDR與PN的關(guān)系如下表：
聚乙烯(PE80)給水管道的公稱壓力(MPa)

7、PE管道連接的方法有哪兩大類？

答：PE管道連接主要有以下幾種方法：
熱熔連接——包括：熱熔對接連接、熱熔承插連接、熱熔鞍型連接。
電熔連接——包括：電熔套接、電熔鞍型連接。

8、管材管端縮口是如何形成的？

答：聚乙烯管材管端縮口問題是聚乙烯管材生產(chǎn)中不可避免的。這是因為聚乙烯管材的生產(chǎn)是采用中空定徑噴淋冷卻法，在生產(chǎn)時主要靠管材內(nèi)部空氣壓力將管材壓到定徑套上面，管材外部是噴淋冷卻水，因此，管材的冷卻是由外向內(nèi)。由于管材環(huán)向存在應(yīng)力，當(dāng)管端在鋸切時，端口的應(yīng)力被釋放出來，造成端口縮口?？s口程度可以通過工藝來調(diào)整，但不能避免，所以測量管材外徑時，不應(yīng)在管材端口處測量，否則測量值不能反映真實情況。

9、管道中為什么要設(shè)置排氣閥？如何設(shè)置？

答：管道在運行過程中，水中的氣體將會在管道的高位積累起來，甚至形成氣阻。當(dāng)管中的水流發(fā)生波動時，隆起的部位形成氣囊，會不斷地被壓縮、擴張，氣體壓縮后會產(chǎn)生很大的壓強，要比水被壓縮所產(chǎn)生的壓強大好幾十倍甚至幾百倍，此時管道極易發(fā)生破裂，所以管道設(shè)計時考慮安裝排氣閥。

10、用于生產(chǎn)HDPE燃?xì)夤?、給水管的原料是什么型號的？

答：用于生產(chǎn)HDPE燃?xì)夤芎徒o水管的原料是PE80和PE100。

11、聚乙烯管的分類？

答：根據(jù)應(yīng)用分：室外給水管、建筑給水管、建筑排水管、埋地排水管、燃?xì)夤?、電工套管、農(nóng)業(yè)用管、工業(yè)用管、熱水采暖、排污管等;
根據(jù)材料密度分：高密度聚乙烯管、中密度聚乙烯管、低密度聚乙烯管;
根據(jù)結(jié)構(gòu)分：光滑壁聚乙烯管、雙壁波紋管、螺旋纏繞管等。

12、聚乙烯管顏色分類？

答：PE給水管：GB13663規(guī)定，給水用聚乙烯規(guī)定為藍(lán)色或黑色加藍(lán)條;
PE聚乙烯燃?xì)夤埽篏Bl5558.1規(guī)定，燃?xì)庥镁垡蚁┕艿赖念伾珵辄S色或黑色加黃條。

13、PE80和PE100的比較？

答：聚乙烯在20℃長期靜液壓強度下，應(yīng)用到50年時，材料被破壞的環(huán)向應(yīng)力數(shù)值，在8.0～9.99MPa的為PE80，在1.0～12.49MPa的為PE100，這是聚乙烯材料等級命名和強度設(shè)計的依據(jù)。
二者的性能區(qū)別為：
①拉伸性能：PE100的拉伸屈服強度比PE80高出20%;
②抗沖擊性能：PE100的抗沖擊性能比PE80的高;
③彎曲性能：PE100的彎曲模量比PE80高出20%;
④承壓能力：PE100的承壓能力比PE80高;
⑤耐快、慢速裂紋增長能力：PE100比PE80高。

14、什么是頂管？

答：就是非開挖施工方法，是一種不開挖或者少開挖的管道埋設(shè)施工技術(shù)。這對交通繁忙、人口密集、地面建筑物眾多、地下管線復(fù)雜的城市是非常重要的。

15、雙壁波紋管和單壁波紋管的區(qū)別？

答：單壁塑料波紋管是指塑料管的內(nèi)、外壁均具有波紋的管材，具有高的剛性，可任意彎曲，無限長卷裝。
雙壁波紋管則是指內(nèi)壁光滑而外壁具有波紋的塑料管，它是由同時擠出的波紋外壁和一層光滑內(nèi)壁一次熔結(jié)擠壓成型。因采用了特殊的中空環(huán)形剛度和良好的強度與韌性。在滿足同樣的強度、剛度要求下，采用雙壁波紋管可比普通塑料管節(jié)約材料30%-50%。

16、市政道路一般選擇哪幾種管材？

答：①水泥管;②PE雙壁波紋管;③U-PVC加筋管

17、雙壁波紋管有何用途？
答：雙壁波紋管主要應(yīng)用于工作壓力在0.6MPa以下的大型輸水，供水，排水，排污，排氣，地鐵通風(fēng)，礦井通風(fēng)，農(nóng)田灌溉等。

18、什么是工作溫度對管道工作壓力的折減系數(shù)？聚乙烯管道系統(tǒng)對溫度的壓力折減系數(shù)是多少？

答：管道在20℃以上工作溫度下連續(xù)使用，工作壓力與在20℃時工作壓力的比值。
當(dāng)聚乙烯管道系統(tǒng)在20℃以上溫度連續(xù)使用時，最大工作壓力(MOP)應(yīng)按下式計算：MOP=PN×f1......(式中，f1---折減系數(shù)，其數(shù)據(jù)在下表查取。)
50年壽命要求，40℃以下溫度的壓力折減系數(shù)

19、什么是環(huán)剛度SN？SN4和SN8各代表什么？

答：國際上目前都廣泛應(yīng)用環(huán)剛度這個數(shù)值指標(biāo)來表示塑料埋地排水管的抗外壓負(fù)載能力。如果管材的環(huán)剛度太小，管材可能發(fā)生過大變形或出現(xiàn)壓屈失穩(wěn)破壞。反之，如果環(huán)剛度選擇得太高，必然采用過大的截面慣性矩，將造成用材料太多，成本過高。
SN4和SN8代表的是環(huán)剛度的不同，SN4代表環(huán)剛度≥4KN/㎡，SN8代表環(huán)剛度≥8KN/㎡。

20、不同環(huán)鋼度的橡膠圈是否通用？
答：不能通用。

21、PE管材的用途有哪些？

答：PE管材可廣泛的應(yīng)用于城鎮(zhèn)供水系統(tǒng)、食品、化工領(lǐng)域輸送系統(tǒng)、礦砂、泥漿輸送系統(tǒng)、園林綠化管網(wǎng)、置換水泥管、鑄鐵管和鋼管等領(lǐng)域。

22、什么是色母？為何要在管材內(nèi)使用色母？

答：高溫熔融時改變塑料顏色的物質(zhì)。加入色母的目的是使管材不透光，防止紫外線的照射使管內(nèi)產(chǎn)生異物。

23、靜液壓試驗是考驗管材的什么性能？

答：靜液壓試驗是考驗管材的長期強度性能。

24、什么是熔體質(zhì)量流動速率？

答：熔體質(zhì)量流動速率是指熱塑性塑料在一定溫度和負(fù)荷下，熔體每10min通過標(biāo)準(zhǔn)口模的質(zhì)量，用MFR表示，其數(shù)值是表示熱塑性塑料在熔融狀態(tài)時粘流特性的重要技術(shù)指標(biāo),它可用于指導(dǎo)生產(chǎn)、加工和成型過程中原料及制品的質(zhì)量控制、工藝選擇、分子參數(shù)的研究等。如果材料加工前后熔體質(zhì)量的流動速率的變化超出了標(biāo)準(zhǔn)要求，說明加工過程中出現(xiàn)了材料的明顯降解，從而降低了管材的性能。

25、管材外表面有魚眼的原因？怎么排除？

答：可能原因：機頭溫度過高，冷卻不足。
排除方法：降低機頭溫度，增大冷卻水量

26、內(nèi)壁產(chǎn)生條紋的原因？怎么排除？

答：可能原因：芯棒的溫度過低。
排除方法：升高芯棒的溫度。

27、內(nèi)壁有氣泡，凹坑的原因？怎么排除？

答：可能原因：物料受潮。
排除方法：對原料進(jìn)行預(yù)干燥。

28、管材壁厚不均勻的原因？怎么排除？

答：可能原因：口模，芯模中心沒有對正。
排除方法：請專門人員校驗，或者重新設(shè)計。

29、管材彎曲或橢圓的原因？怎么排除？

答：可能原因：①口模芯模不同心;②機頭四周溫度不均勻，出料不均;③冷卻水的供應(yīng)量不均勻;④牽引機橡皮輸送帶間隙小，夾的過緊。
排除方法：①調(diào)節(jié)口模芯模的間隙，使同心;②調(diào)整加熱溫度均勻;③適當(dāng)調(diào)整冷卻水量和流向;④調(diào)整輸送帶間隙。

30、管局部拉薄透明的原因？怎么排除？

答：可能原因：①機頭的溫度過高;②冷卻定型環(huán)供水量小。
排除方法：①適當(dāng)降低機頭溫度;②適當(dāng)加大供水量。

31、內(nèi)壁有螺紋或竹節(jié)的原因？怎么排除？

答：可能原因：①機頭溫度不均勻或局部溫度過高;②壓縮空氣壓力太低。
排除方法：①適當(dāng)調(diào)整機頭溫度使均勻;②適當(dāng)提高壓縮空氣。

32、拉斷或拉不出來的原因？怎么排除？

答：可能原因：①機頭設(shè)計不合理;②冷卻定型環(huán)供水量太大或太小;③壓縮空氣供給量太大。
排除方法：①修整機頭;②控制冷卻定型環(huán)供水量;③減小壓縮空氣供給量。

33、管材表面粗糙的原因？怎么排除？

答：可能原因：①物料含水分太多;②料溫低;③口模不潔凈;④擠出速度過快。
排除方法：①調(diào)高干燥器溫度使物料干燥;②調(diào)整工藝溫度;③清潔口模;④調(diào)整擠出速度。

34、管材表面有光亮的斑塊的原因？怎么排除？

答：可能原因：①口模溫度過高;②冷卻不夠。
排除方法：①降低口模溫度;②加強冷卻。

35、管材表面不平的原因？怎么排除？

答：可能原因：①料流發(fā)生脈動;②牽引速度不穩(wěn)。
排除方法：①調(diào)整擠出速度;②修理牽引調(diào)速系統(tǒng)。

36、管材不圓的原因？怎么排除？

答：可能原因：①真空度小;②擠出速度過快;③牽引冷卻不夠;④冷卻水槽水位過高。

排除方法：①調(diào)整真空度;②調(diào)整擠出和牽引速度;③調(diào)整冷卻水量和溫度;④降低冷卻水槽水位。

37、管材中有雜質(zhì)的原因？怎么排除？

答：可能原因：①濾網(wǎng)破損;②塑料發(fā)生降解;③劣質(zhì)填料或著色母料。
排除方法：①更換濾網(wǎng);②調(diào)整工藝溫度;③更換填料或著色母料。

38、管材彎曲的原因？怎么排除？

答：可能原因：①管材壁厚不均勻;②管材冷卻不均勻;③管材冷卻不充分。
排除方法：①調(diào)整管材壁厚;②調(diào)整冷卻水噴嘴;③調(diào)整冷卻水量和溫度或降低擠出速度。

39、出現(xiàn)合料鏈的原因？怎么排除？

答：可能原因：①口模定型長度不夠;②熔體溫度過低;③機頭結(jié)構(gòu)不合理。
排除方法：①加長口模定型長度;②提高工藝溫度;③選擇結(jié)構(gòu)合理的機頭。

40、材料的干燥溫度大約是多少？

答：干燥溫度大約在80℃左右。

41、PPR管材上的藍(lán)線條和紅線條分別代表管？

答：藍(lán)線條PPR為冷水管;紅線條PPR為熱水管。

42、PPR管的用途？

答：PPR管可用于生活用水、純凈水、供熱水、地板輻射采暖系統(tǒng)用管材。

43、PPR管材與金屬管材的區(qū)別？

答：對于熱塑性材料，在力的持續(xù)作用下具有比金屬更為突出的蠕變性能，具有顯著的拈性流體的特點。

44、PPR管材規(guī)格的表示方法？

答：PPR管材的規(guī)格用管系列S，公稱外徑dn，公稱壁厚en來表示。

45、什么是管系列S？計算方法是什么？

答：管系列是對應(yīng)的是管材的壁厚。
計算方法：S=管材的設(shè)計應(yīng)力/管材的設(shè)計壓力，或S=(dn-en)/2en

46、管系列S分為哪幾種？

答：有S5，S4，S3.2，S2.5，S2。

47、如何選擇管系列S？

答：S越大對應(yīng)的管壁越薄，所以選擇的S必須小于或等于計算的S，才能保證使用的安全與使用的壽命。

48、PPR管材的專用料貯存？

答：在干燥，通風(fēng)，清潔并保持有良好消防設(shè)施的倉庫內(nèi)，貯存時應(yīng)遠(yuǎn)離熱源并防止陽光直射，嚴(yán)禁在露天堆放。

49、PP－R管為何不滋生細(xì)菌、不結(jié)垢？

答：PP-R管材料為無規(guī)共聚聚丙烯，為低極性的飽和脂肪烴長鏈聚合物，其制品PPR管則具有較低的表面張力，以致水無法浸潤管壁，即使在較高溫度時，水也不能浸潤管道的表面。PP-R材料本身極難作為細(xì)菌的養(yǎng)料，因此細(xì)菌難以在管道表面附著滋長，水中的鈣、鎂離子也難以在管壁上浸積結(jié)垢。

50、PP－R管材料為改性的聚丙烯，為什么無毒、無味？

答：PP-R管材專用料為少量乙烯和丙烯，采用氣相共聚法無規(guī)則地聚合而成，為化學(xué)改性，不同于一般添加其他助劑的物理改性。其分子長鏈僅由C、H兩元素組成，不含任何有毒元素，也不釋放有害物質(zhì)，充分燃燒后僅產(chǎn)生二氧化碳和水，且廢物可回收使用。因此PP-R管無毒、無味，屬綠色建材。

上一篇: 原料價格接近，PE管與PVC管替代性幾何...

下一篇: 室外給水管道施工工藝
